24DC

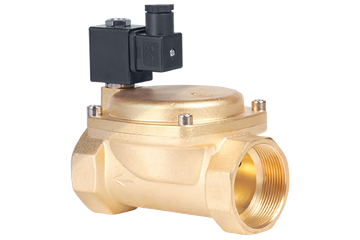

Электромагнитные или соленоидные клапаны предназначены для установки в качестве запорного,  устройства на трубоводах транспортировки горячей и холодной воды, пара,воздуха, и агрессивных сред в пределах параметров, указанных в спецефикации.Электромагнитный клапан дистанционно открывается или закрывается и пропускает необходимый объем рабочей среды к требуемому моменту времени (при наличии  таймера или КИПА)

Электромагнитный клапан пилотного действия(нормально-открытый) работает при помощи пилотного канала. Пилотный канал не закрыт. Когда клапан статичен, то есть на катушке нет напряжения, электроклапан открыт: за счет разницы диаметров перепускного и пилотного каналов происходит поднятие вверх запорного органа клапана и устройство открывается, пропуская поток рабочей среды.
При подаче напряжения на катушку электромагнитного клапана, магнитное поле приводит в движение плунжер: он опускается и закрывает пилотный канал. На мембрану  действует сила пружины и давление рабочего потока, которые прижимают запорный орган к седлу.

• Принцип действия и исполнение: пилотный, нормально-открытый
• Тип присоединения: муфтовый
• Тип управления: электрическое
• Размеры: 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
• Рабочее напряжение катушки:  24DC
• Максимальное давление:  16 атм
• Минимальный перепад давления: 0.5 атм
• Рабочая температура: от -5° до +130°(EPDM); от -5° до +150°(VITON);
•  Класс герметичности: А
•  Класс изоляции (нагревостойкости): F
• Продолжительность включения: 100%
• Направление потока указано на корпусе
•  Класс защиты: IP65

Технический паспорт
