24DC

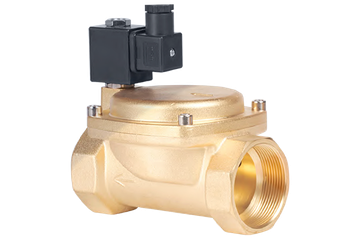

Электромагнитные или соленоидные клапаны сериии NK-CEPC предназначены для установки в качествезапорного,  устройства на трубоводах транспортировки горячей и холодной воды, пара, воздуха, и агрессивных сред в пределах параметров, указанных в спецефикации. Электромагнитный клапан дистанционно открывается или закрывается и пропускает  необходимый объем рабочей среды к требуемому моменту времени (при наличии таймера или КИПА)

Электромагнитный клапан пилотного действия(нормально-закрытый) работает при помощи пилотного канала. Когда клапан статичен, то есть на катушке нет напряжения, электроклапан закрыт: на мембрану  действует сила пружины и давление рабочего потока, которые прижимают запорный орган к седлу. Пилотный канал закрывает подпружиненный плунжер.
При подаче напряжения на катушку электромагнитного клапана, магнитное поле приводит в движение плунжер: он поднимается и открывает пилотный канал. За счет разницы диаметров перепускного и пилотного каналов происходит поднятие вверх запорного органа клапана и устройство открывается, пропуская поток рабочей среды.

• Принцип действия и исполнение: пилотный, нормально-закрытый
• Тип присоединения: муфтовый
• Тип управления: электрическое
• Размеры: 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
• Рабочее напряжение катушки: 24DC
• Максимальное давление:  16 атм
• Минимальный перепад давления: 0.5 атм
• Рабочая температура: от -5° до +130°(EPDM); от -5° до +150°(VITON);
• Класс герметичности: А
• Класс изоляции (нагревостойкости): F
• Продолжительность включения: 100%
• Направление потока указано на корпусе
• Класс защиты: IP65
