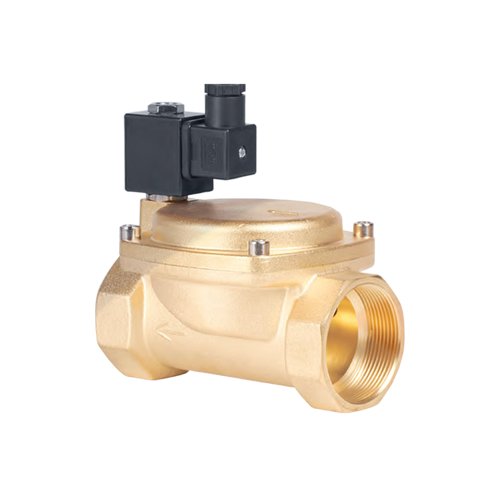

Клапан электромагнитный латунный, обратного действия, нормально закрытый, DN25 (1"), PN16, 24DC

Электромагнитные или соленоидные клапаны сериии NK-CEPC предназначены для установки в качествезапорного,  устройства на трубоводах транспортировки горячей и холодной воды, пара, воздуха, и агрессивных сред в пределах параметров, указанных в спецефикации. Электромагнитный клапан дистанционно открывается или закрывается и пропускает  необходимый объем рабочей среды к требуемому моменту времени (при наличии таймера или КИПА)

Электромагнитный клапан пилотного действия(нормально-закрытый) работает при помощи пилотного канала. Когда клапан статичен, то есть на катушке нет напряжения, электроклапан закрыт: на мембрану  действует сила пружины и давление рабочего потока, которые прижимают запорный орган к седлу. Пилотный канал закрывает подпружиненный плунжер.
При подаче напряжения на катушку электромагнитного клапана, магнитное поле приводит в движение плунжер: он поднимается и открывает пилотный канал. За счет разницы диаметров перепускного и пилотного каналов происходит поднятие вверх запорного органа клапана и устройство открывается, пропуская поток рабочей среды.

Технический паспорт

Описание

Этот клапан с пилотным управлением предназначен для работы с рабочей средой с максимальной вязкостью 20 сст и требует перепада давления 0,5 бар. Время срабатывания и расход зависят от перепада давления. Конструкция корпуса клапана указывает на то, что поток рабочей среды является односторонним, а для установки требуется, чтобы катушка была направлена вверх при присоединении к трубопроводу. Кроме того, он имеет легкосъемную катушку с кабельным выводом и винтовым зажимом, а также встроенный обводной канал — поэтому перед этим клапаном рекомендуется установить на входе сетчатый фильтр соответствующего размера. Для того чтобы клапан работал, на его катушку необходимо постоянно подавать напряжение.
